做航空结构件的工程师应该都有同感：拓扑优化出来的支架，看结构是真的漂亮——受力路径清晰，材料分布合理，减重效果明显。但一到工艺那边，就头疼了。
造型越优化，加工越麻烦。
这不是个例。我们接触过不少成都本地和周边地区的航空客户，拿着拓扑优化的三维模型找加工厂，一圈问下来，要么报价高得离谱，要么直接说做不了。最后只能妥协：把一体化设计拆成几个零件，分别加工再焊接组装。重量回去了，强度也打了折扣，拓扑优化白做了。
这篇文章不聊虚的，就说三件事：为什么拓扑优化件难加工、我们怎么做的、以及我们能做到什么程度。
01 拓扑优化做完了，加工卡住了

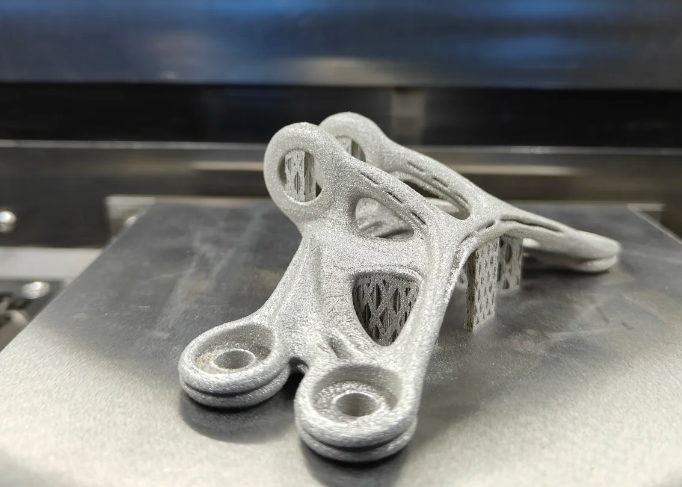

拓扑优化生成的支架，典型特征是：
l 曲面多、斜角多，几乎找不到一个平整的装夹面
l 内部镂空、网格填充，刀具进不去
l 壁厚渐变，最薄的地方可能只有0.8mm、1mm
用CNC加工的话：
编程师傅一看模型就摇头。五轴联动勉强能走一部分区域，但内部空腔的曲面根本没法清根。强行加工的话，得用加长刀杆，刚性不够，弹刀、震刀是常事。一个支架光编程和试切就得折腾一两周，还不一定能成。
用精密铸造的话：
开模费用就是一大笔。而且拓扑结构没有拔模角度，必须做复杂的型芯组合，成型后脱模困难。更麻烦的是铸造缺陷——缩孔、疏松、热裂纹，在复杂截面上尤其容易出现。废品率高了，成本根本兜不住。
说白了，拓扑优化件的难点在于：越复杂的结构，传统工艺越吃力，成本呈指数级上升。
02 我们的做法：金属SLM3D打印，复杂结构反而更省事
我们是专业的成都金属3D打印服务厂家，主营就是SLM（激光粉末床熔融）成型。航空支架是我们做得比较多的一类产品。
SLM的原理不复杂： 铺一层粉（钛合金、铝合金或者高温合金），激光扫一遍，熔化凝固；再铺一层粉，再扫一遍。一层层叠起来，最终得到一个完整的金属零件。
这个工艺有个特点：成型难度跟结构复杂程度关系不大。
打个比方——打印一个实心方块，和打印一个内部全是蜂窝镂空的曲面壳体，花费的时间、耗材、装夹工序几乎是一样的。因为每一层都是重新铺粉、重新扫描，模型再复杂，对设备来说只是每一层的扫描路径不同而已。
所以拓扑优化件用SLM金属3D打印做，有几个实实在在的好处：
第一，不用拆件。 一体化设计，直接一次成型，不需要焊接。焊接带来的变形、气孔、残余应力这些问题直接绕过去了。
第二，不用开模具。 三维模型直接切片打印，省掉了模具周期和费用。小批量试制也好，改版迭代也好，成本和时间都可控。
第三，材料利用率高。 传统加工是拿一块棒料或锻坯，把不要的部分全部切掉。切掉的材料可能占到90%，尤其钛合金，材料本身贵，浪费了很可惜。SLM是用多少熔多少，未烧结的粉末可以回收再用。
第四，力学性能不差。 我们做过不少第三方检测，打印态的TC4钛合金抗拉强度在1000MPa以上，经过热处理后延伸率也能达到10%以上，满足航空标准没有问题。
03 几个实际做过的情况
说几个我们实际遇到过的情况，给各位参考：
一个是某研究所的验证件。 支架只有拳头大小，拓扑优化后内部全是网格填充，壁厚最薄处0.8mm。他们之前找过几家CNC加工厂，报价都在五位数以上，周期一个月起。我们拿过来做了可制造性分析，调整了支撑布局后直接上机打印，加上热处理和关键面的精加工，前后不到两周交付。
另一个是批量不大的改型件。 客户要20件，但是三维模型还在不断迭代，每一版都有细微改动。如果用铸造，模具还没做好，设计又改了。用SLM就灵活多了，改完模型重新切片就行，不需要动任何工装。
还有一个是材料比较特殊的。 客户用了某牌号的镍基高温合金，传统加工非常费刀具，而且材料加工硬化严重。我们这边用SLM金属3D打印，粉末是现成的，工艺参数也跑过几轮了，成型后做了固溶时效处理，尺寸稳定性和硬度都满足要求。
04 一些实话，我们也得说清楚
SLM不是万能的，我们一般会跟客户把下面几件事说清楚：
尺寸精度比不上精磨。 SLM打印出来的表面有细微的粗糙度，关键配合面（比如安装孔位、对接面）需要后续精加工。我们有五轴CNC做后处理，能做到什么公差就承诺什么公差，不夸大。
大尺寸件有限制。 我们目前的设备成型幅面是800*800*500mm，超过这个尺寸的需要拆分打印后组合，或者评估是否适合用SLM做。
支撑结构需要设计。 悬垂部分需要加支撑，打印完后要人工去除并打磨。这部分我们会在工艺评审时跟客户沟通清楚，不会偷偷加一堆支撑最后让客户自己去处理。
这些事说在前面，合作起来反而顺畅。客户觉得我们靠谱，后面有活儿也愿意继续找我们。
05 如果您有类似的件，可以这样做
如果您手上有拓扑优化后的支架、或者其他结构复杂的金属件，正在纠结怎么加工，可以这样操作：
发模型给我们（STP或IGS格式都行），标注清楚关键装配尺寸和受力要求。
我们做DFM分析——看哪些区域需要加支撑、哪些区域需要留精加工余量、有没有薄壁容易变形的地方。分析结果出一份简单的报告给您。
如果您认可方案，我们再报价和排产。
作为资深的成都3D打印厂家——成都麦客信息服务过航空、军工、医疗、模具等多个行业。航空支架这类拓扑优化件，算是我们比较擅长的方向之一。
如果您正好有类似的加工需求，或者对SLM工艺本身还在了解阶段，都欢迎联系我们。可以来工厂看看设备运行、看看打印出来的实物件，比看资料更直观。合作咨询，请随时拨打电话：180-4267-7785（贾经理）详聊。
